直線位移傳感器, 拉繩位移傳感器，角度位移傳感器

位移傳感器又稱為線性傳感器，是一種屬于金屬感應的線性器件。傳感器的作用是把各種被測物理量轉換為電量。在生產過程中，位移的測量一般分為測量實物尺寸和機械位移兩種。常用位移傳感器以模擬式結構型居多，包括電位器式位移傳感器、電感式位移傳感器、自整角機、電容式位移傳感器、電渦流式位移傳感器、霍爾式位移傳感器等。數字式位移傳感器的一個重要優點是便于將信號直接送入計算機系統。下面SOP位移傳感器廠家小編分別詳細說說常用的位移傳感器。

直線位移傳感器

    直線位移傳感器的功能在于把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。直線位移傳感器根據應用范圍的不同，又分為拉桿式電子尺，滑塊式位移傳感器，微型拉桿式位移傳感器，微型自復位位移傳感，和微型圓形直線位移傳感器。其工作原理一樣，但由于安裝方式，安裝空間，精度的不同，被區分了開來。

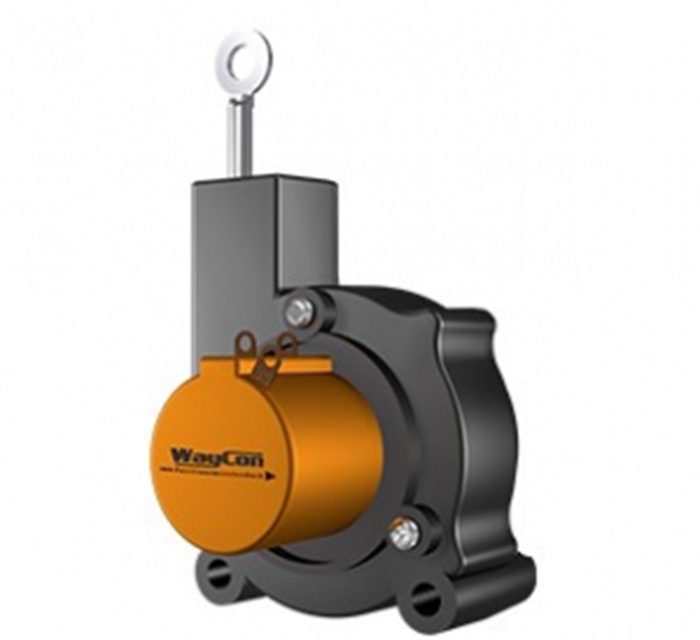

拉繩位移傳感器

拉繩位移傳感器又稱拉繩傳感器、拉繩電子尺、拉繩編碼器。拉繩位移傳感器的信號輸出方式分為數字信號輸出和模擬信號輸出， 數字輸出型可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程最大可以做到15000毫米，線性精度最大0.01%，分辨力根據配置不同最大可以達到0.001毫米/脈沖。

拉繩位移傳感器特別適合直線導軌系統，液壓氣缸系統、試驗機、伸縮系統（叉車、壓機、升降機、彎管機、折彎機等），起重機或纜繩絞車，水庫大壩保護系統，閘門開度控制系統、試驗機壓力機械、液壓萬能實驗機械，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，水平控制儀、建筑機械、工業機器人、射出機、木工機械、電梯、空氣壓縮機/油壓機、高度機、X-Y軸及其它長度位移等相關尺寸測量和位置控制，特別適合電液伺服液壓萬能試驗機的控制。

角度位移傳感器

角度位移傳感器是把對角度測量轉換成其他物理量的測量，它采用非接觸式zhuanli設計，與同步分析器和電位計等其它傳統的角位移測量儀相比，有效地提高了長期可靠性。該傳感器采用特殊形狀的轉子和線繞線圈，模擬線性可變差動傳感器（LVDT）的線性位移，有較高的可靠性和性能，轉子軸的旋轉運動產生線性輸出信號，圍繞出廠預置的零位移動±60（總共120）度。 此輸出信號的相位指示離開零位的位移方向。轉子的非接觸式電磁耦合使產品具有無限的分辨率，即絕對測量精度可達到零點幾度。
